Přehled

Tento plně automatický lineární samolepicí etiketovací stroj byl vyroben v roce 2019 německou společností b+b Automations- und Steuerungstechnik GmbH. Systém b+b RAPID SM je určen pro přesné a spolehlivé etiketování tvarovaných skleněných obalů pomocí samolepicích etiket.

Stroj je vhodný pro aplikaci uzavíracích etiket, bočních etiket a zadních etiket na malé až středně velké skleněné nádoby a je navržen pro nepřetržitý průmyslový provoz. Díky modulární konstrukci, pneumatické manipulaci s výrobky a modernímu řízení PLC Siemens S7 nabízí systém vysokou flexibilitu a stabilní výkon.

Stroj je v dobrém stavu, byl pravidelně udržován a je plně funkční.

Technické údaje

• Kapacita: až 40 ks/min (v závislosti na velikosti nádoby)
• Formáty: Tvarované skleněné nádoby (cca 0,05 l – 0,7 l)
• Typ etiketování: Samolepicí (citlivé na tlak)
• Polohy etiket: Uzavírací etiketa, boční/přední etiketa, zadní etiketa
• Aplikátory etiket:
  • RAPID 60 SM (max. šířka etikety 60 mm)
  • 2x RAPID 120 SM (max. šířka etikety 124 mm)
• Formáty etiket:
  • Boční štítek: max. 85 mm (š) × 70 mm (d)
  • Uzavírací štítek: max. 20 mm (š) × 150 mm (d)
• Specifikace role štítků:
  • Průměr jádra: 76 mm
  • Vnější průměr: max. 290 mm
  • Navíjení: vnější navíjení
• Rozměry: přibližně 2 510 × 1 400 × 1 800 mm (D × Š × V)
• Hmotnost: cca 450 kg
• Pracovní výška: nastavitelná , přibližně 800 – 900 mm
• Napájení: 400 V / 3 Ph / 5,5 kW
• Pneumatické napájení: 1/2 ", 6 bar, čistý a bezolejový stlačený vzduch
• Směr provozu: zleva doprava
• Řídicí systém: Siemens S7 PLC

Rozsah dodávky

• Plně automatický lineární etiketovací stroj b+b RAPID SM
• Dopravníkový systém s nastavitelnou rychlostí
• Pneumatické stanice pro separaci a vyrovnání produktů
• Horní stabilizační pás
• Stanice pro otáčení produktů

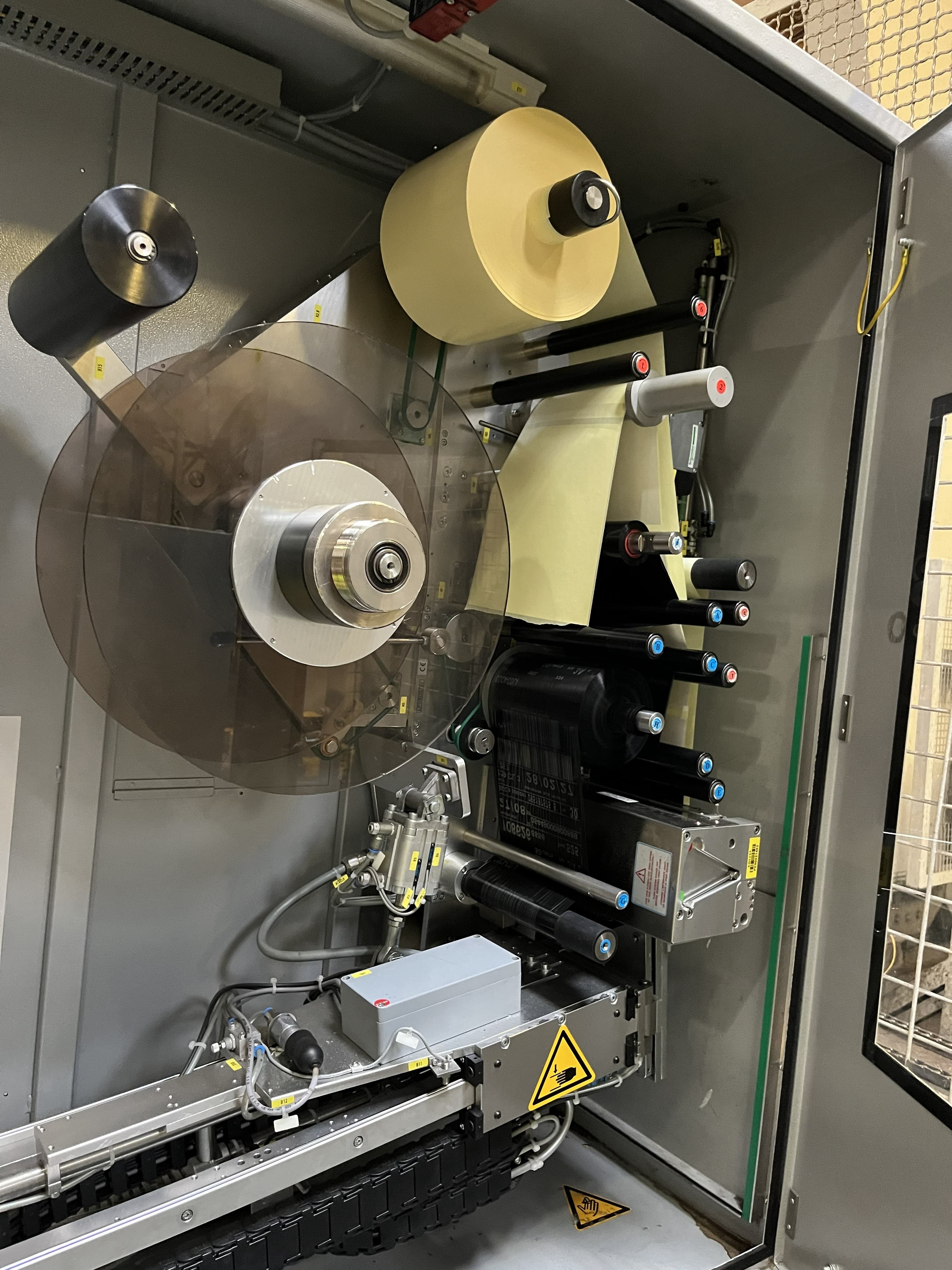

• Aplikátory etiket RAPID 60 SM a 2x RAPID 120 SM
• Termotransferová tiskárna Domino V120i
• Sada senzorů produktů
• Elektrická rozvaděčová skříň s PLC Siemens S7
