Ningbo Cixi AXW20-4Q, ABB IRB 460 Linka na plechovky (2025)

Přehled

Nová kompletní plnicí a balicí linka na pivo a sycené nealkoholické nápoje v hliníkových plechovkách s výkonem 6 000 plechovek/h při objemu 500 ml a 8 000 plechovek/h při objemu 330 ml. Linka vede od depaletizátoru přes oplachování plechovek, plnění a uzavírání, tunelovou pasterizaci, kontrolu a sušení až po etiketování pomocí rukávových etiket, balení do smrštitelných fólií, paletizaci robotem ABB a ovinutí palet strečovou fólií. Dvoupodlažní uspořádání: depaletizace v horním patře, upínací dopravník spouští plechovky do přízemí ke všem následujícím strojům. Všechny stroje jsou vyrobeny společností Ningbo Cixi s výjimkou robota ABB.

Technické údaje

• Rok výroby: 2025
• Kapacita: 6 000 plechovek/h (standard 500 ml), 8 000 plechovek/h (standard 330 ml)
• Formáty plechovek: 330 ml standard (Ø 66 x 115,2 mm), 500 ml standard (Ø 66 x 168 mm)
• Velikost víčka: 202 pro všechny formáty (zátka Ø 52,40 mm)
• Napájení: 380 V / 220 V, 50 Hz
• Plnicí médium: stlačený vzduch a CO₂ při tlaku 0,4 MPa
• Ohřev pasterizátoru: pára při 0,4 MPa, parní kotel není součástí dodávky

Rozsah dodávky

• Depaletizátor | XD400 | automatické odstraňování mezivrstvových fólií a stohování prázdných palet, PLC Siemens a dotykový displej, 10 000 plechovek/h, 7,8 kW, cca 8 x 4 x 3,3 m
• Snížovací dopravník plechovek | JSJ-A | upínací dopravník typu S z horního patra do přízemí, vhodný pro oba formáty plechovek
• Oplachovač plechovek | CX-1 | inline stříkací oplachovač, 2 sady klecí na plechovky, celková délka cca 4 000 mm
• Monoblok plničky a zavíračky | AXW20-4Q | 20 plnicích ventilů, 4 zavírací hlavy, automatické mazání, výměnné díly pro plechovky Ø 66 mm, 7,5 kW, cca 5 000 kg, 3 050 × 2 000 × 2 000 mm
• Tunelový pasterizátor | BG-PLG | 8 teplotních zón, 4 deskové výměníky tepla, 25 kW, 16 000 x 2 400 x 1 800 mm včetně výměníků tepla a potrubí
• Kontrola hladiny náplně | YMXS-180G | inline
• Kontrola těsnosti | inline kontrola vnitřního tlaku
• Otočače plechovek | FGJ | 2 kusy
• Sušička vzduchovým nožem | CG-1 | 24 000 plechovek/h, ventilátor 7,5 kW
• Dopravníky plechovek | magnetické řetězové dopravníky, cca 97 m až k etiketovačce s 13 pohony a rozvaděčem, plus 22 m pásového dopravníku od etiketovačky k smršťovací balicí lince
• Etiketovačka s rukávem | SLM-150 | až 9 000 plechovek/h, parní smršťovací tunel PM-1800 s parním generátorem, trny pro oba formáty plechovek
• Balicí stroj na tácky | BT25 (TPM-250A) | balení pouze ve fólii a tácky s fólií, až 25 balení/min, max. rozměry balení 420 x 280 x 350 mm, cca 3 000 kg
• Robotický paletizátor | ABB | IRB 460 | čtyřosý robot, nosnost zápěstí 110 kg, dosah 2,4 m, vakuový uchopovač pro 6, 12 a 24 balení v obou formátech plechovek
• Zásobník palet | automatický, pojme 8 až 10 prázdných palet
• Paletové dopravníky | vysokozátěžové válečkové dopravníky
• Stretchovací balicí stroj na palety | automatický inline balicí stroj s otočným stolem, otočný stůl 2 000 mm, rozměry nákladu až 1 200 × 1 200 × 1 800 mm, 20 až 30 palet/h, PLC Siemens a dotyková obrazovka

Stav

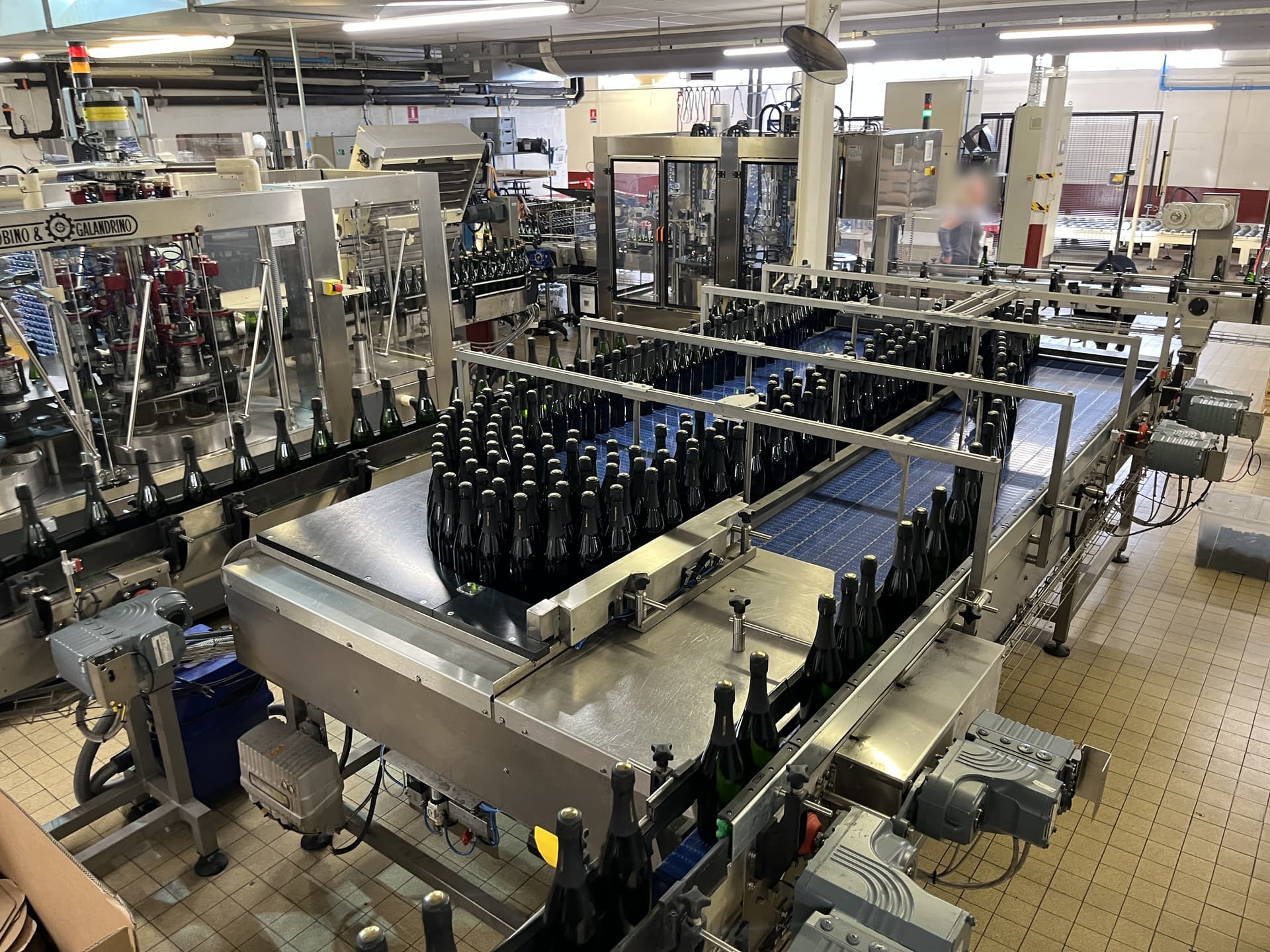

Nové a nepoužité, zabalené v dřevěných exportních bednách. Fotografie zobrazují referenční stroje stejných modelů z dokumentace výrobce.

Dostupnost

Okamžitě. Místo: Srbsko.
