Schlipp Contibloc 20/5, ENOS C5000 labelling and Izobarometrická výplň (1974)

PŘEHLED

Kompletní izobarická linka na plnění skleněných lahví a lineární etiketování citlivé na tlak, s výkonem až 4 000 lahví za hodinu (bph). Linka je specializována na plnění sycených nápojů do skleněných lahví s dlouhým hrdlem o objemu 0,33 l. Srdce linky (plnička Schilpp) prošlo v roce 2019 komplexní technickou revizí a kompletní renovací pod vedením mistra Petra Markla, při které byla modernizována základní mechanika, podávací systémy a elektronika tak, aby splňovaly moderní bezpečnostní standardy výroby. Součástí linky je moderní etiketovací stroj Enos z roku 2019. V důsledku náhlého ukončení činnosti společnosti je tato linka nyní okamžitě k dispozici v bezvadném provozním stavu „na klíč“.

Technické specifikace

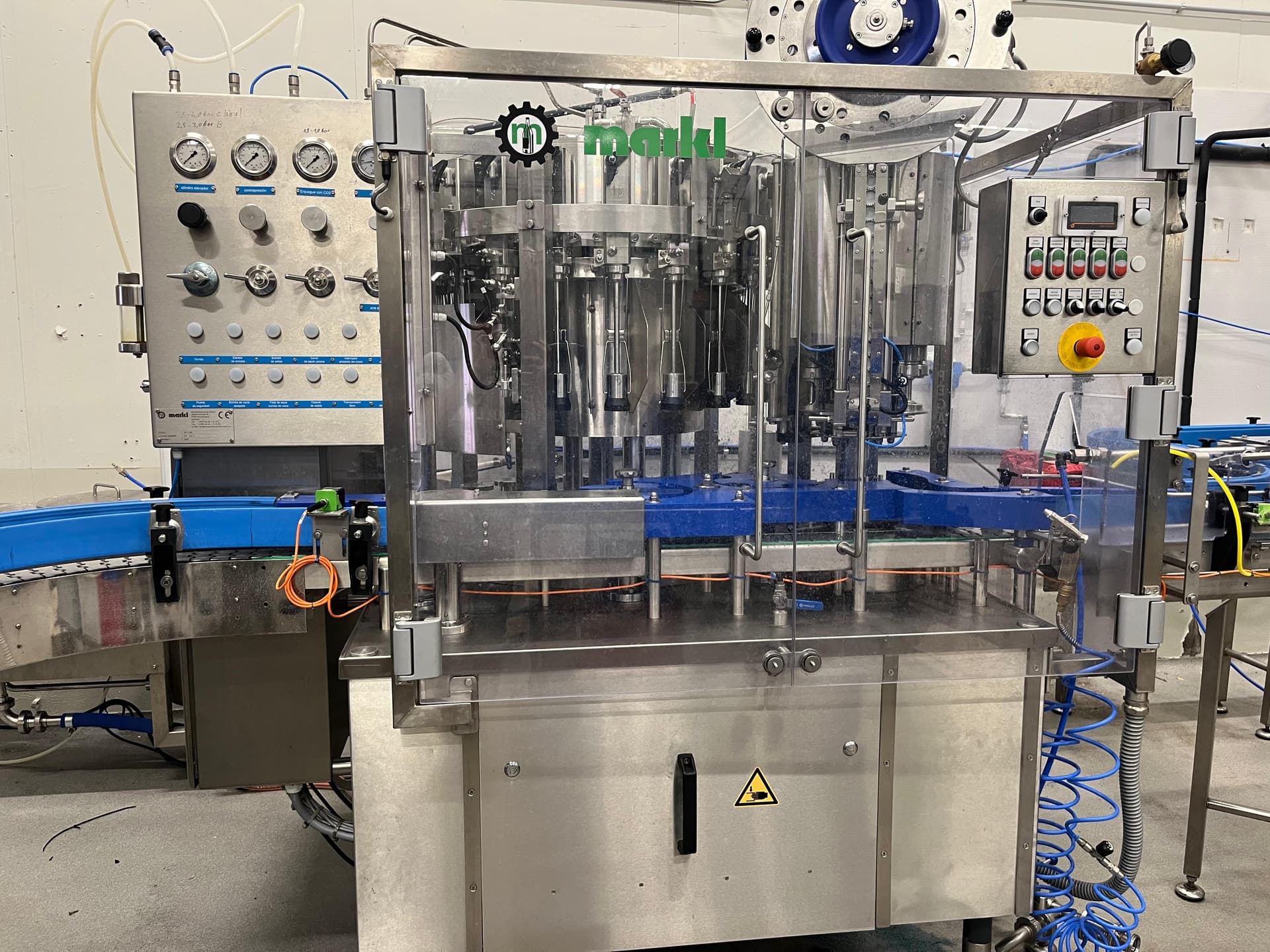

Komponenta 1: Izobarická plnička s protitlakem

• Výrobce: Schilpp (Německo)

• Model: Contibloc 20/5

• Rok výroby: 1974

• Rok kompletní generální opravy: 2019 (provedl Petr Markl)

• Počet plnicích ventilů: 20 (konstrukce s dlouhou trubicí pro výrazné omezení pěnění)

• Počet uzavíracích hlav: 5 (korunkové uzávěry)

• Velikost uzávěru: korunkový uzávěr 26 mm

• Kapacita: až 4 000 lahví za hodinu (v závislosti na teplotě produktu a objemu CO₂)

• Zpracovávané formáty: 0,33 l skleněné láhve s dlouhým hrdlem (včetně speciálních nylonových výměnných hvězdic)

• Provozní tlak: 8 bar

• Výstup: Integrovaný malý výstupní stůl přímo synchronizovaný s etiketovačem.



Komponenta 2: Lineární etiketovací stroj

• Výrobce: Enos Euro (Itálie)

• Model: C5000

• Rok výroby: 2019

• Kapacita: Až 5 000 obalů/hodinu (v závislosti na rozměrech etiket)

• Použití: Samolepicí etikety (na těle / na zadní straně)

• Zpracovávané formáty: Láhve, plechovky a válcové obaly

• Nastavení: Ruční systém bočních zábran bez nutnosti použití nářadí pro bleskurychlé změny formátů.



Podrobnosti o renovaci a nedávných vylepšeních (Markl 2019)

Během generální opravy provedené Petrem Marklem v roce 2019 byla plnička rozebrána a vybavena následujícími technickými vylepšeními:

• Manipulace s výrobky: Speciálně navržené nylonové hvězdy a vodicí bloky určené pro plynulý transport lahví s dlouhým hrdlem o objemu 0,33 l.

• Plnicí ventily: Kompletní mechanická renovace a seřízení 20 ventilů pro přesné dávkování 33 cl.

• Modernizace automatizace: Vysokorychlostní elektronický senzor/počítadlo pro přesné řízení distribuce korunkových uzávěrů a integrace speciálního spínače proplachovacího čerpadla.

• Bezpečnostní prvky: Nové průhledné přední bezpečnostní dveře vybavené aktivním elektromechanickým blokovacím systémem nouzového zastavení „Open Door“.

• Mechanický pohon: Kompletní výměna hnacích dopravních řetězů a motoru hlavního pohonu pro plynulou synchronizaci rychlosti linky.



Rozsah dodávky

• Izobarický plnicí stroj: Schilpp | Contibloc 20/5 | 1974 (generální oprava 2019).

• Etiketovací stroj: Enos Euro | C5000 | 2019.

• Součástí dodávky je: Integrované dopravníky, lokální senzory produktu, bezpečnostní kryty a výstupní stůl s přímým připojením.
