KOSME Krones, KHS Linka pro nevratné skleněné lahve (2013)

Přehled

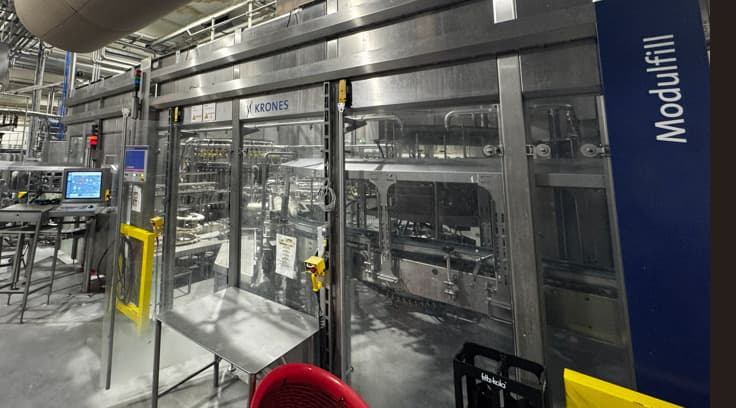

Kompletní plnicí linka pro skleněné láhve na jedno použití s výkonem cca 16 000 láhví/h při objemu 0,75 l a cca 20 000 láhví/h při objemu 0,33 l. Srdcem linky je blok proplachovače, plničky a uzavíračky KOSME BARIFILL RFC 50-60-10 VKP vyrobený v roce 2013. Nové sklo je přiváděno depaletizátorem Krones s odklízecím mechanismem z roku 2020; dále linka zahrnuje kontrolu uzávěrů Krones CHECKMAT, etiketovací stroj KHS INNOKET s lepením za studena a kamerovou orientací etiket, obalovací stroj Krones WRAPAPAC a paletizační systém GEA Procomac OPERA s ovinovačem Robopac a etiketovačem palet Logopack. Atraktivní linka střední třídy pro vodu, nealkoholické nápoje, pivo, cider a další aplikace se skleněnými lahvemi.

Technické údaje

• Rok výroby: převážně 2013
• Kapacita: cca 16 000 lahví za hodinu při objemu 0,75 l / cca 20 000 lahví za hodinu při objemu 0,33 l
• Použití: plnění a balení skleněných lahví na jedno použití
• Plnicí systém: VKP s krátkou trubicí, 60 plnicích ventilů, rozteč 113 mm
• Oplachovač: 50 stanic, jednokanálový, rozteč 113 mm
• Napájení plnicího bloku: 400 V, 50 Hz, instalovaný výkon 17 kW, 38 A
• Stlačený vzduch pro plnicí blok: 6 bar, cca 450 Nl/min; voda: 4 bar, cca 3,5 m³/h
• Hmotnost plnicího bloku: cca 10 500 kg
• Integrované čištění pěnou; dotykový displej HMI na kloubovém rameni

Rozsah dodávky

• Odpaletizátor | Krones | PRESSANT UNIVERSAL 1A | odklízecí odpaletizátor pro nové sklo, servopoháněný čtyřstranný centrovací vozík, zvedací jednotka palet, výstupní stůl cca 5 000 mm, cca 48 000 nádob/h | 2020
• Blok oplachovače-plniče-uzavírače | KOSME | BARIFILL RFC 50-60-10 VKP | rám z nerezové oceli, průhledné ochranné kryty s bezpečnostními blokovacími zařízeními, procesní potrubí, k dispozici je dispoziční výkres | 2013
• Uzavíračka | Zalkin | CA9 360 NG | 10 uzavíracích pozic, cca 22 000 lahví/h; včetně uzavíracích hlav | 2013
• Kontrola uzávěrů | Krones | CHECKMAT
• Etiketovací stroj | KHS | INNOKET KL2040/120-30 LM | studené lepidlo, až 26 000 lahví/h, kamerový systém pro orientaci etiket, řízení Siemens S7, nový dotykový panel HMI z roku 2019, formáty včetně 0,33 l Longneck, Steinie a s výklopným uzávěrem a 0,5 l NRW láhve | 2004
• Balicí stroj s obalovým pásem | Krones | WRAPAPAC | 45 kartonů/min, formát kartonu např. 15 skleněných lahví o objemu 750 ml, jednotka pro nanášení horkého lepidla Nordson PROBLUE LIBERTY 14 s automatickým plnicím systémem | 2003
• Paletizátor | GEA Procomac | OPERA | nízký vstup, automatická změna rozložení a velikostí palet, kompletní dopravní systém palet, zásobník palet, manipulace s mateřskými paletami | 2009
• Obalovací stroj | Robopac
• Systém pro označování palet | Logopack
• Dopravníky | KOSME | přeprava lahví mezi stroji, rozdělovač linky a výstup | 2013

Stav

Použité. Jádro linky je nainstalováno v průmyslovém výrobním prostředí a je stále pod napětím; blok oplachovače, plničky a uzavíračky prošel ve 4. čtvrtletí roku 2025 rozsáhlou údržbou a na požádání je možné jej navštívit a prohlédnout si jej v provozu. Etiketovací stroj byl v provozu až do ledna 2025, v roce 2019 prošel generální opravou a v současné době je uskladněn. Linka se skládá z komponentů z několika výrobních závodů.

Dostupnost

Od poloviny prosince 2026. Místo: Německo.
