Robopac Genesis Futura HS Navíječ palet (2023)

Přehled

Tento stroj Robopac Genesis Futura HS je automatický ovinovač s rotujícím prstencem pro paletové náklady, vyrobený v roce 2023. Byl používán výhradně jako testovací jednotka, má méně než 500 provozních hodin a nikdy nebyl nainstalován u zákazníka, takže je technicky téměř nový.

Rotační prstenec nese předpínací vozík kolem stacionární palety, což umožňuje vysokou průchodnost bez nutnosti přesouvat náklad: až 92 palet za hodinu při 13 ovinutích a výšce nákladu 1 000 mm, 77 palet za hodinu při 17 ovinutích a výšce 1 600 mm, 70 palet za hodinu při 19 ovinech a 2 000 mm. Stroj je dodáván jako samostatná jednotka s integrovaným válečkovým dopravníkem a je připraven k integraci do výrobní linky přes Ethernet TCP/IP.

Technické údaje

• Výrobce: Robopac
• Model: Genesis Futura HS
• Rok výroby: 2023
• Typ stroje: automatický ovinovač s rotujícím prstencem (ovinovač palet)
• Provozní hodiny: méně než 500 h
• Kapacita: až 92 palet/h (13 ovinutí, výška 1 000 mm), 77 palet/h (17 ovinutí, výška 1 600 mm), 70 palet/h (19 ovinutí, výška 2 000 mm)
• Rozměry palety: 800 x 1 200 mm
• Výška nákladu: min. 1 000 mm – max. 2 000 mm (vč. palety)
• Hmotnost nákladu: 100 – 1 200 kg
• Výška dopravníku: cca 550 mm, rychlost dopravníku 15 m/min
• Výška stroje: cca 4 862 mm; požadovaná výška haly od 7 000 mm
• Předpínání: vozík SCV-B, elektronicky nastavitelné 150 – 400 %
• Strečová fólie: LDPE / LLDPE, 17–23 µm, šířka role 500 mm, max. průměr role 250 mm, jádro 76 mm, max. hmotnost role 20 kg
• Řízení: PLC Siemens SIMATIC S7-1200 s 7" barevným dotykovým panelem Siemens TP700
• Programy balení: 15 (rozšiřitelné na 64), 12 regulačních kroků na recepturu, 4 úrovně přístupu chráněné heslem
• Napájení: 400 V / 50 Hz, TN-S, řídicí napětí 24 VDC
• Stlačený vzduch: 6 bar, suchý a bezolejový
• Jazyky dokumentace a uživatelského rozhraní: němčina / angličtina

Vybavení

• Vysokorychlostní otočný prstenec, přenos energie na přednatahovací vozík pomocí kluzných kontaktů, komunikace příkazů přes Wi-Fi
• Integrovaný válečkový dopravník s pneumatickou zvedací stanicí pro palety (SMC PL-D)
• Automatická jednotka pro upínání fólie, řezání a širokopásmové svařování
• Pevné svislé přitlačovací zařízení (horní lisovací jednotka) pro stabilizaci nákladu během balení
• Navíjecí zařízení pro sběr fóliového pásu zespodu
• Fotobuňka pro automatické snímání výšky palety a předskenovací fotobuňka s reflektorovým stožárem o délce 3 800 mm pro maximální výkon
• Motory IE3 řízené měničem, převodové motory SEW IP55, pneumatické komponenty FESTO, fotobuňky SICK
• Router Siemens Scalance S615 s podporou VPN a firewallu a ethernetový přepínač Scalance XB005, výměna signálů TCP/IP s navazujícími a předcházejícími stroji
• Bezpečnostní systém se světelnou clonou Reer Safegate SMPO 1803, oploceným prostorem a dynamickou ochranou proti pádu na kruhu
• Samostatný ovládací panel nezávislý na hlavní rozvaděčové skříni, plus dálkové ovládání s nouzovým zastavením
• Hardware pro dálkový monitoring R-Connect s přístupem k cloudovému portálu pro výrobní data a teleservis
• Balíček TPM (centralizované mazací body, intervaly údržby na displeji) a integrovaná diagnostika HMI
• Kompletní dokumentace na USB flash disku a v tištěné podobě: návod k obsluze a údržbě, schémata zapojení a pneumatických rozvodů, katalog náhradních dílů, půdorys

Stav

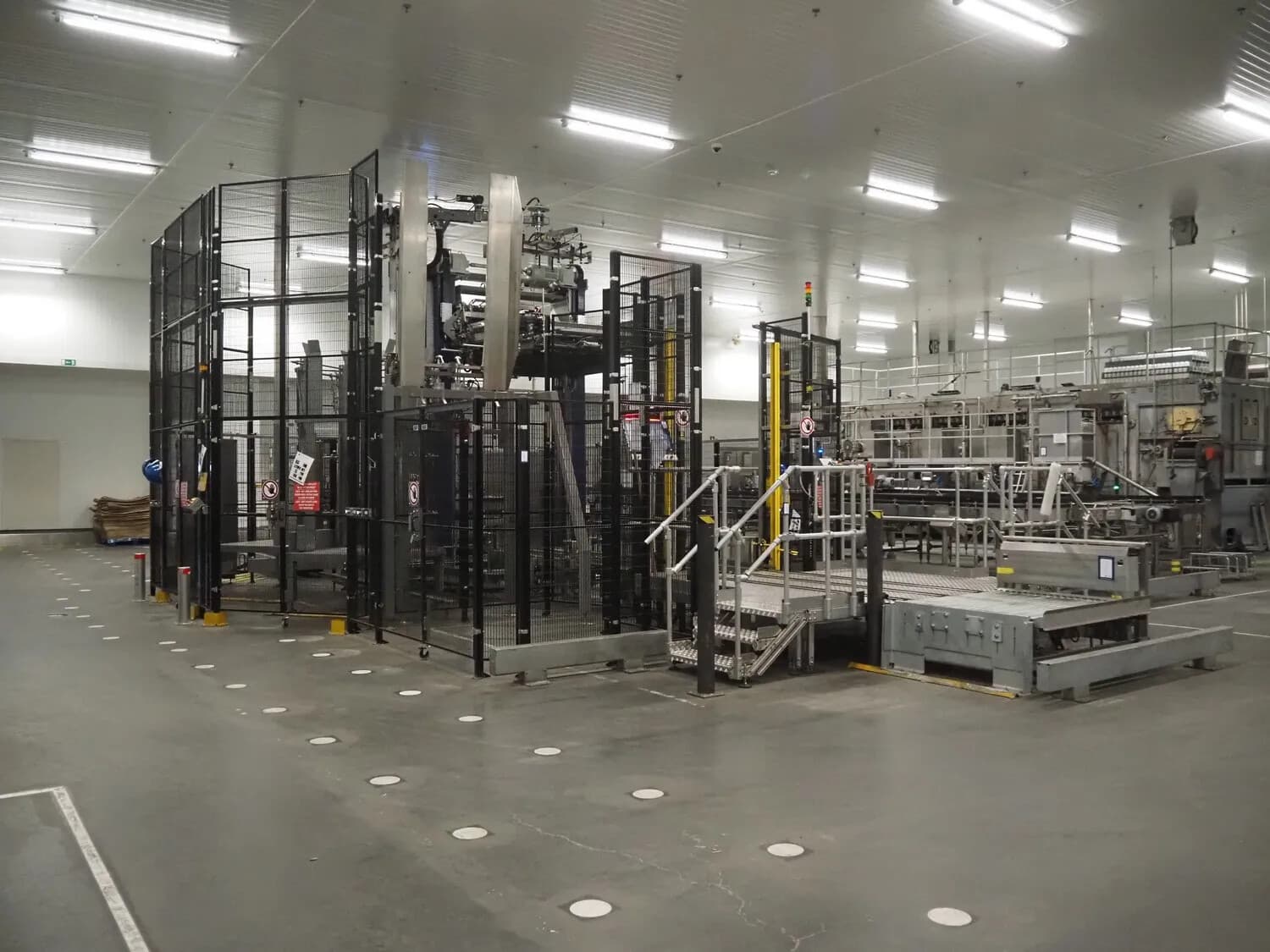

Použité – téměř jako nové. Pouze zkušební provoz, méně než 500 provozních hodin, nikdy nebylo instalováno u zákazníka, žádné viditelné známky opotřebení z výroby. Stroj je stále nainstalován a připojen k napájení a na požádání je možné si jej prohlédnout v provozu. Prodává se bez záruky.

Dostupnost

Okamžitě. Místo: Německo. Stroj se předává rozmontovaný a zabalený (EXW).
