Robopac Helix 4 EVO Navíječ palet (2021)

Přehled

Tento stroj Robopac Helix 4 EVO je automatický ovinovač s otočným ramenem pro paletové náklady, vyrobený v roce 2021. Má méně než 500 provozních hodin a je technicky téměř nový.

Rameno nese předpínací vozík kolem pevně stojící palety, takže samotný náklad se nikdy neotáčí – tato konfigurace je určena pro nestabilní, křehké nebo těžké náklady při vysokém výkonu. Průchodnost dosahuje 82 palet za hodinu při 11 ovinech a výšce nákladu 1 000 mm, 73 při 15 ovinech a 1 600 mm a 64 při 19 ovinech a 2 000 mm. Stroj je vybaven integrovaným válečkovým dopravníkem a byl vyroben jako samostatná jednotka, na kterou se náklad nakládá a vykládá vysokozdvižným vozíkem.

Technické údaje

• Výrobce: Robopac
• Model: Helix 4 EVO
• Rok výroby: 2021
• Typ stroje: automatický ovíječ s otočným ramenem (ovíječ palet)
• Provozní hodiny: méně než 500 h
• Kapacita: 82 palet/h (11 ovinutí, výška 1 000 mm), 73 palet/h (15 ovinutí, výška 1 600 mm), 64 palet/h (19 ovinutí, výška 2 000 mm)
• Doba balicího cyklu: cca 36,3 s při výšce 1 600 mm, 15 ovinutí (bez dopravníku)
• Rozměry palet: 800 × 1 200 mm a 800 × 600 mm, vycentrované na válečkovém dopravníku
• Výška nákladu: 1 000 – 2 000 mm včetně palety; mechanické maximum 2 550 mm včetně palety a dopravníku
• Hmotnost nákladu: 100 – 1 200 kg
• Rychlost dopravníku: 15 m/min
• Výška stroje: 4 721 mm; požadovaná výška haly od 7 000 mm
• Předpínání: vozík PGSA, elektronicky nastavitelné 100–400 %
• Stretchová fólie: LDPE / LLDPE, 17–23 µm, šířka role 500 mm, max. průměr 250 mm, jádro 76 mm, max. hmotnost role 16 kg
• Řízení: PLC Siemens SIMATIC S7-1500 s 7" barevným dotykovým panelem Siemens TP700
• Balicí programy: 15, rozšiřitelné na 64, 12 regulačních kroků na recepturu, 4 úrovně přístupu chráněné heslem
• Napájení: 400 V / 50 Hz, TN-S, řídicí napětí 24 VDC
• Stlačený vzduch: 6 bar, suchý a bezolejový
• Jazyky dokumentace a HMI: němčina / angličtina / italština

Vybavení

• Otočné rameno na čtyřsloupové ocelové konstrukci, ozubený otočný kroužek s centrálním mazáním
• Patentovaný předpínací vozík PGSA s tenzometrem, napětí fólie korigované v rozích, nastavení z displeje
• Automatická jednotka pro upínání, řezání a impulzní svařování fólie, pružinový uchopovač s horizontálním zdvihem 300 mm
• Naklápěcí válec Easy Lock a navíjecí zařízení pro zúžení fóliového pásu zespodu
• Horní lisovací jednotka typu pantograf pro stabilizaci nákladu během balení
• Fotobuňka pro automatické snímání výšky palety
• Integrovaný válečkový dopravník, nakládání a vykládání palet vysokozdvižným vozíkem
• Reduktorové motory SEW IP55 pro otáčení ramene a zvedání vozíku, pneumatické komponenty FESTO
• Prosklený kryt s světelnými závorami Sick M4000, rozlišení 30 mm, výška pole 1 800 mm
• Zvětšená osvětlená rozvaděčová skříň a samostatný ovládací panel, který je od ní nezávislý
• Balíček TPM: centralizované mazací body, měřidla s červenými/zelenými kroužky, intervaly údržby na displeji
• Odstraňování poruch v HMI s lokalizací závady a nápravou
• Vzdálené připojení R-Connect s cloudovým portálem pro výrobní data a teleservis
• Dokumentace v tištěné podobě a na USB: návod k obsluze, prohlášení o shodě CE, schémata, katalog náhradních dílů, rozvržení

Stav

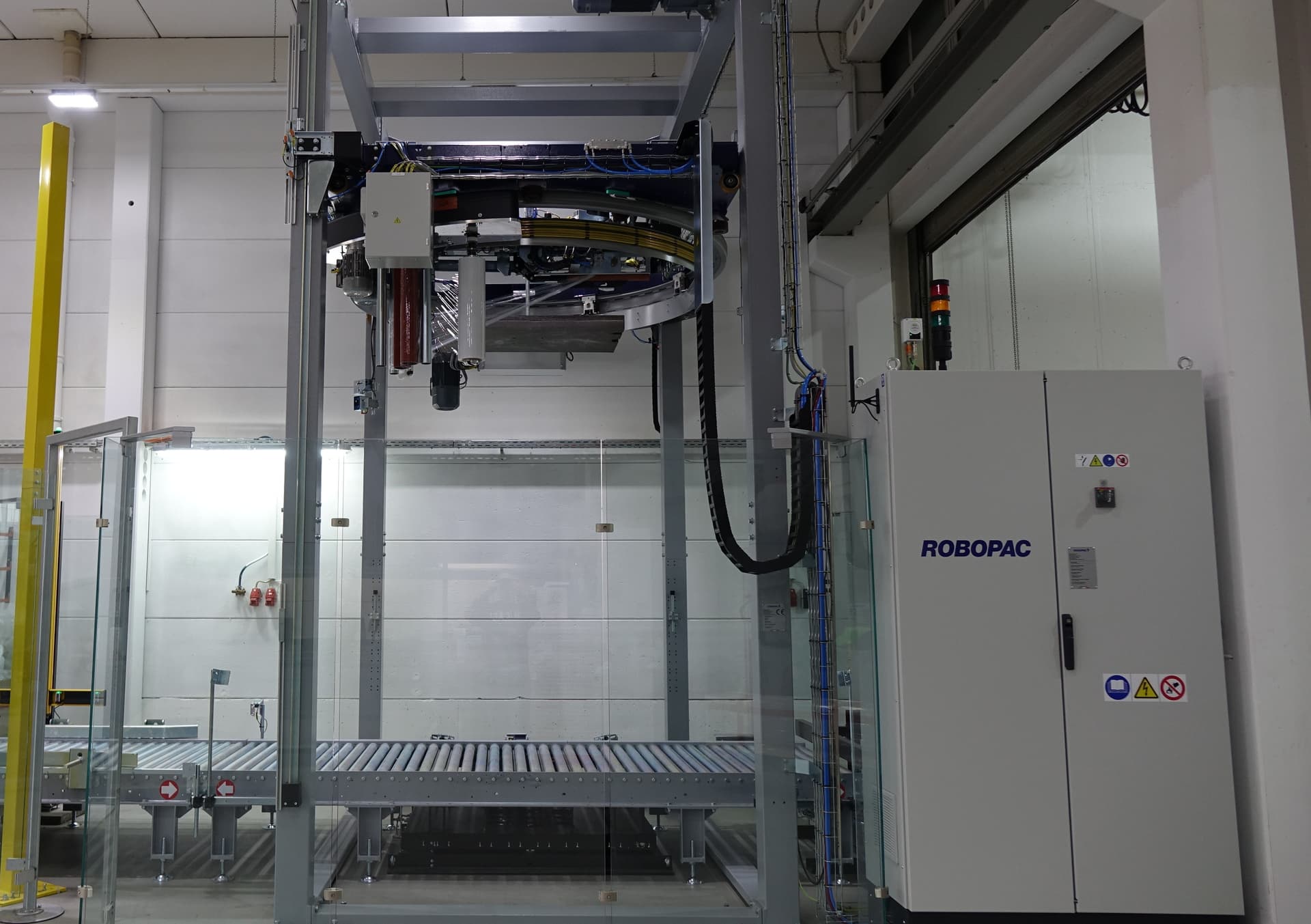

Použité – téměř jako nové, s méně než 500 provozními hodinami. Nyní je demontováno a profesionálně zabaleno pro přepravu; fotografie ukazují zařízení smontované před demontáží. Prodáváno bez záruky.

Dostupnost

Okamžitě. Místo: Německo. Předáno rozmontované a zabalené (EXW).
